Ремонт и регулировка редуктора автомобиля КАМАЗ

Ремонт редуктора переднего моста

Для ремонта редуктор любого ведущего моста разбирается на несколько сборочных единиц. В таком случае предварительно сливается масло из межосевого дифференциала и самих мостов. Редуктор следует разобрать на следующие элементы:

• ведущая коническая шестерня;
• межколёсный дифференциал (важно учитывать, что крышки его подшипников не являются взаимозаменяемыми, так как их обрабатывают вместе с редукторным картером);
• ведомая коническая шестерня;
• межосевой дифференциал (если разбирается редуктор промежуточного моста).

Если осуществляется ремонт редуктора переднего моста, следует в обязательном порядке проверять люфты сборочных единиц, так как сборку нужно осуществлять с обязательным предварительным натягом подшипников конической формы. По окончанию разборки все детали редуктора нужно промыть и проверить.

Ремонт редуктора среднего моста КАМАЗ

Выворачивают болты, крепящие межосевой дифференциал, снимают этот дифференциал. Выворачивают самоконтрящиеся болты, крепящие стакан подшипников конической ведущей шестерни.

Потом нужно расшплинтовать гайку, отвернуть её, снять шайбу и фланец. Выворачивают болты, крепящие крышку, снимают её. Вынимают задний вал.

Ремонт редуктора заднего моста КАМАЗ

Чтобы разобрать редуктор заднего моста, необходимо вывернуть самоконтрящиеся болты, используемые для крепления стопоров в гайках подшипников, относящихся к дифференциалу заднего моста, а также снять стопоры.

Затем нужно отогнуть стопорные пластины, относящиеся к болтам крепления в крышках подшипников дифференциала. Эти болты следует вывернуть. Потом необходимо снять крышки подшипников и гайки регулировки подшипников дифференциала. После этого вынимают дифференциал, относящийся к заднему мосту.

Потом нужно расшплинтовать и отвернуть гайку крепления фланца на заднем мосту и снять фланец. После этого выворачиваются болты, крепящие крышку стакана подшипников конической ведущей шестерни, снимается крышка, а также опорная шайба.

Выворачивают болты, крепящие крышку, эта крышка снимается. Прессуют ведущий вал и коническую ведущую шестерню. Выворачивают болты, крепящие крышки, эти крышки снимаются. Затем нужно расстопорить гайку, отвернуть её, снять опорную шайбу.

Вынимают стакан подшипников, подшипники и наружную обойму подшипников. Снимают регулировочные шайбы, вынимают коническую шестерню.

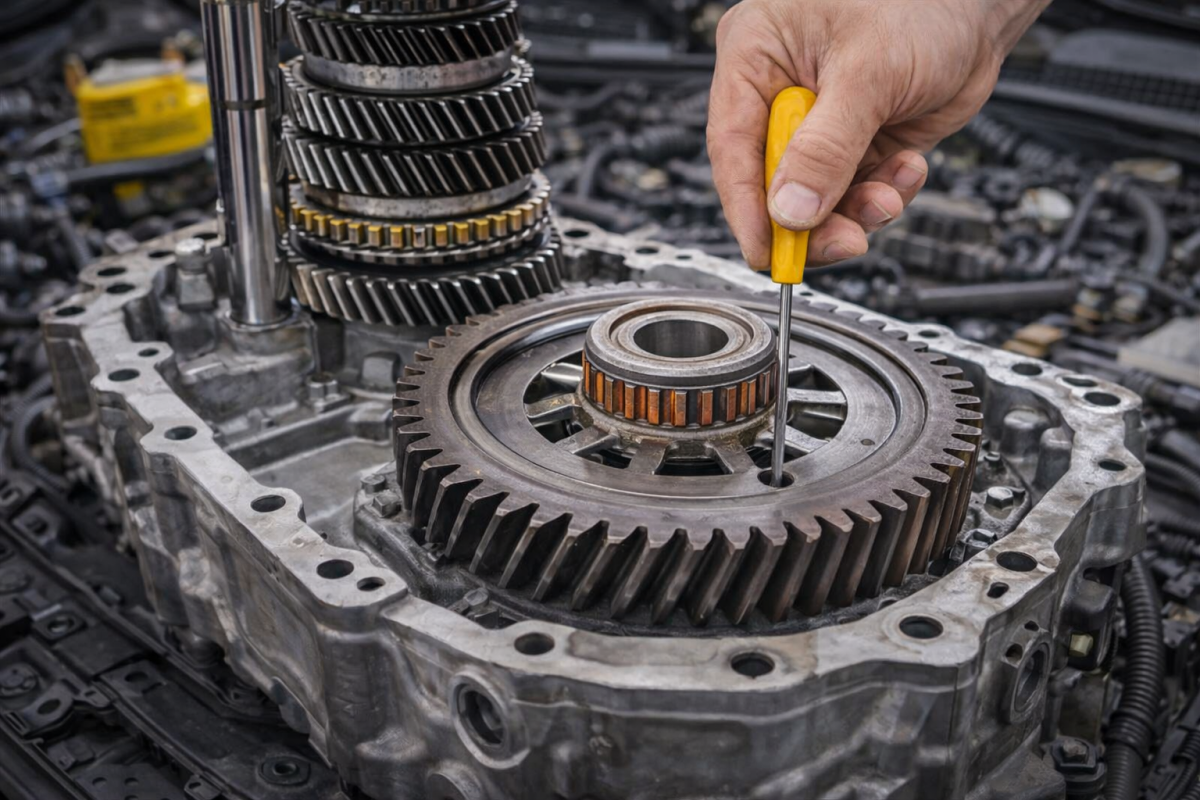

Регулировка среднего редуктора КАМАЗ

Во время установки и регулирования шестерён редуктора и подшипников роликовые конические подшипники вала, относящегося к конической ведущей шестерне, нужно установить, предварительно выполнив натяг.

Крутящий момент, который нужен для того, чтобы провернуть вал ведущей шестерни подшипников, должен составлять от 0,78 до 1,57 Нм (от 0,08 до 0,16 кг/см).

Если выполняется ремонт среднего редуктора КАМАЗ своими руками, следует замерить крутящий момент во время непрерывного одностороннего вращения фланца минимум после 5-и оборотов вала. В таком случае следует смазать подшипники.

Проверяя момент вращения ведущей шестерни, относящейся к редуктору среднего моста, необходимо, чтобы крышка стакана подшипника была сдвинута к фланцу таким образом, чтобы центрирующий выступ покинул гнездо стакана, а сальник не сопротивлялся вращению шестерни.

Регулировать подшипники конической ведущей шестерни редуктора следует путём подбора регулировочных шайб, входящих в комплект, который поставляется в составе запчастей.

Регулировка редуктора заднего моста КАМАЗ

Редуктор заднего моста нуждается в регулировке, когда начинает издавать характерный гул, слышный на скорости от 30 км/ч и более. Причинами могут быть регулярные сильные перегрузки авто, постоянная езда с прицепами и обычное механическое повреждение. Потому следующим действием должен стать визуальный осмотр агрегата.

Фланцы, подшипники, сальники, сателлиты, их оси снимают и осматривают, если обнаруживается их износ - заменяют.

Следует проверить расстояние между удерживающими гайки болтами с помощью штангенциркуля. После этого нужно подойти с противоположной стороны плоскости, затем затянуть гайки, желательно на одну и ту же величину, к примеру, на один паз. Потом снова измеряется расстояние от болта до болта, которое должно измениться незначительно (от 1,5 до 2 мм). Если всё обстоит именно так, нужно проверить шестерню на люфт - он должен остаться таким, каким он был только что настроен. После этого регулировка закончена.
