Как установить КМУ на грузовик

Краны-манипуляторы на грузовом шасси способны решать расширенный спектр задач. По этой причине владельцы грузовиков все чаще задумываются о переоборудовании, тем более что выбор КМУ, предлагаемый производителями, довольно велик.

С чего начать

Важно понимать, что речь идет не только о конструктивной переделке, но и правильном оформлении документов на внесенные изменения. Работы этой категории должны выполнять только специализированные организации, имеющие соответствующие разрешения. Самостоятельная установка КМУ потребует предварительного оформления разрешения, сертификации оборудования, технологий рабочего места. А это связано со значительными расходами и потребует длительного времени.

Оформление разрешения на монтаж крана-манипулятора выполняется по следующей схеме:

• Составляется и подается в ГИБДД заявление на разрешение на переоборудование грузовика.

• Проводится техническая экспертиза, которая должна подтвердить возможность монтажа КМУ на данную модель автомобиля.

Обратите внимание — заявку на переоборудование могут оформить только владельцы транспортного средства. На руках должен быть договор купли-продажи, а также оригинальная таможенная декларация.

Последовательность работ при монтаже КМУ

Для решения задачи выполняют несколько этапов работ, каждый из которых важен, так как любая невнимательность приведет к возникновению проблем при дальнейшей эксплуатации КМУ. Для монтажа потребуется подъемная техника, выполнить установку вручную не удастся.

Снятие кузова

Предварительно готовят подставки, на которые будет установлена снята конструкция, чтобы предотвратить замятие крыльев. Стремянки, при помощи которых крепится кузов, в большинстве случаев приходится срезать. Это связано с тем, что из-за коррозии крепежные элементы прикипают к металлу. По этой причине необходимо позаботиться о подготовке новых стремянок.

Монтаж коробки отбора мощности, насоса

Гидравлическое оборудование выбирается исходя из технических характеристик манипулятора. Обращают внимание на соответствие производительности, рабочего давления. Проверяют совместимость КОМ с конкретной моделью грузовика.

Работы выполняются в следующем порядке:

• Сливается масло из КПП, демонтируется заглушка под КОМ.
• Устанавливается коробка отбора мощности с обязательным использованием уплотнений в местах соединения с другими агрегатами.
• Монтируется насосное оборудование.

По завершении работ заливают новое масло в трансмиссию.

В зависимости от способа включения КОМ (пневмоэлектрическое или механическое), порядок ее монтажа различается: в первом случае электромагнитный клапан соединяется к пневмосистемой и подключается к кнопке управления; во втором для соединения устройств используют тросик.

Подготовка рамы и примерка

При установке европейских КМУ с откидными лапами дополнительная подготовка рамы не требуется. В других случаях может понадобиться перенос топливного бака, воздушного ресивера, АКБ, инструментального ящика.

При примерке без крепежа выбирают и размечают место установки, определяют зоны, которым потребуется дополнительное усиление, рассчитывают высоту подрамника, способную обеспечить свободное вращение КМУ. Проверяют допустимые зазоры между манипулятором и другими частями автомобиля.

Выбор подрамника

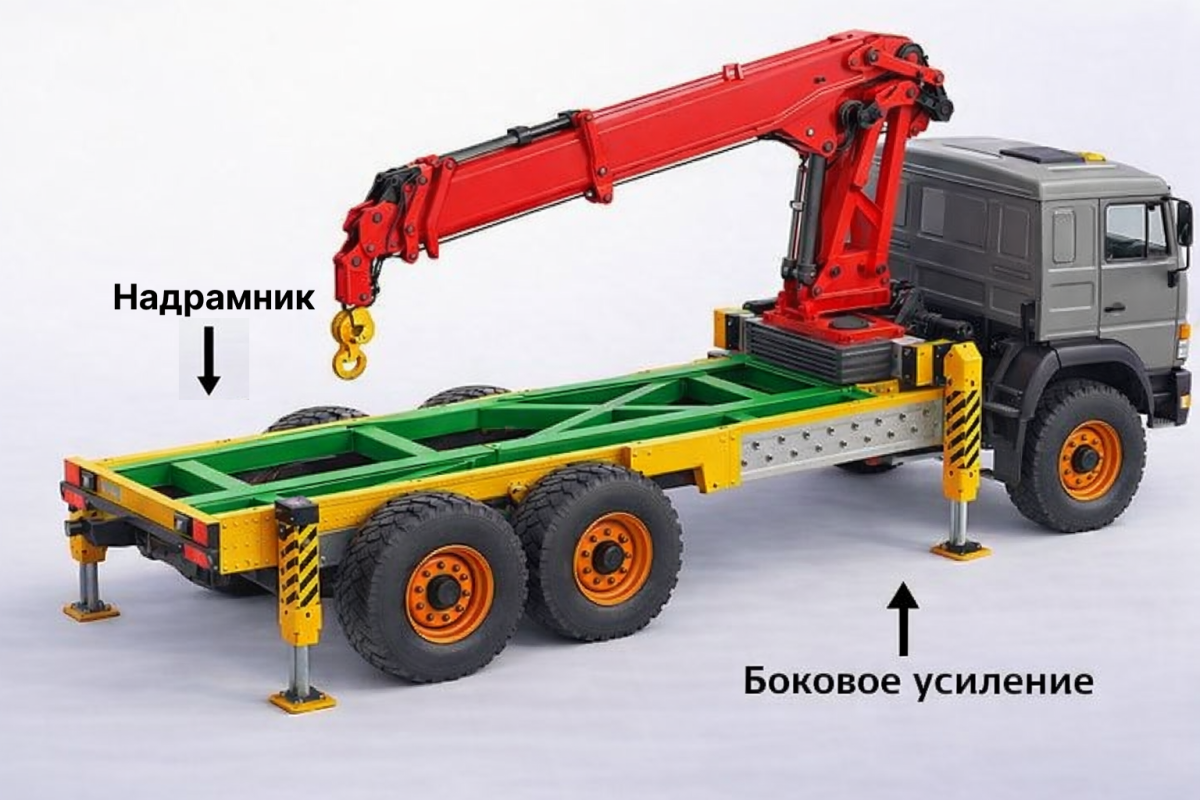

Основное назначение подрамника — распределение нагрузки на раму, предотвращение ее деформации при работе КМУ. При необходимости усиление рамы производится с использованием гнутого профиля. На практике применяют два решения — непосредственно под манипулятор, либо под КМУ и раму.

Каждое решение имеет объективные преимущества и недостатки, идеального варианта не существует. Какой бы подрамник ни был выбран, важно обеспечить контроль за погрузочно-разгрузочными работами, грамотное техническое обслуживание автомобиля при последующей эксплуатации.

Удлинение и усиление рамы

Наращивать раму требуется только в тех случаях, когда предполагается увеличение или смещение кузова назад. Исключение — монтаж подрамника на всю длину. Для повышения прочности рамной конструкции рекомендуется выполнить усиление в зонах расположения крепежных шпилек, местах фиксации кран-манипуляторной установки.

Перенос задних крыльев, укорачивание кузова

Для машин с большим задним свесом, а также в ряде других ситуаций, может потребоваться укорачивание кузова. В этом случае разбирается бортовое ограждение, уменьшается размер днища. После чего выполняют установку бортов с уменьшением, переносом замков, крепежных деталей. Перемещение крыльев необходимо только после выполнения работ по смещению кузова, к конструкции которого они крепятся. Для этого щитки переносят на соответствующее расстояние.

Монтаж основания

Наиболее ответственный этап — монтаж основания на раму с использованием подрамника. Для крепления рекомендуется применять шпильки усиленного класса с большим сечением и мелкой резьбой. Предпочтение отдают крепежу, сделанному из углеродистой стали. Допускается накручивание удлиненных гаек или пары стандартного типоразмера. После завершения монтажных работ, через 10–12 часов шпильки протягивают повторно.

Насос и другое гидрооборудование КМУ соединяется с трубопроводом. Для этого предпочтительно применять оригинальные высоконапорные шланги, что упростит монтаж. Если используются другие комплектующие, то лучше выбирать варианты, отличающиеся устойчивостью к воздействию топлива, масла.

Установка КМУ, кузова

Для монтажа КМУ потребуется сторонне подъемное устройство. Гидроцилиндр установки необходимо выдвинуть, оставляя золотник в исходном положении, чтобы предотвратить вытекание смазочной жидкости.

Монтаж кузова может быть выполнен при помощи уже установленной КМУ, особых вопросов на этом этапе не возникает. По завершении работ проводят полное техническое обслуживание, заливают масло, контролируют давление, выполняют пробный запуск в работу.

Оформление документации

Для внесения изменений в ПТС потребуется пройти техосмотр. Для этого автомобиль предоставляется в ГИБДД совместно с диагностической картой, протоколом проведения технической экспертизы. Только после этого сотрудники МРЭО внесут необходимые записи в документы.
